燃氣輪機聯合循環,又稱燃氣—蒸汽聯合循環,是指將燃氣輪機和蒸汽輪機組合起來的一種發電方式,主要由燃氣輪機、余熱鍋爐、蒸汽輪機三部分構成。

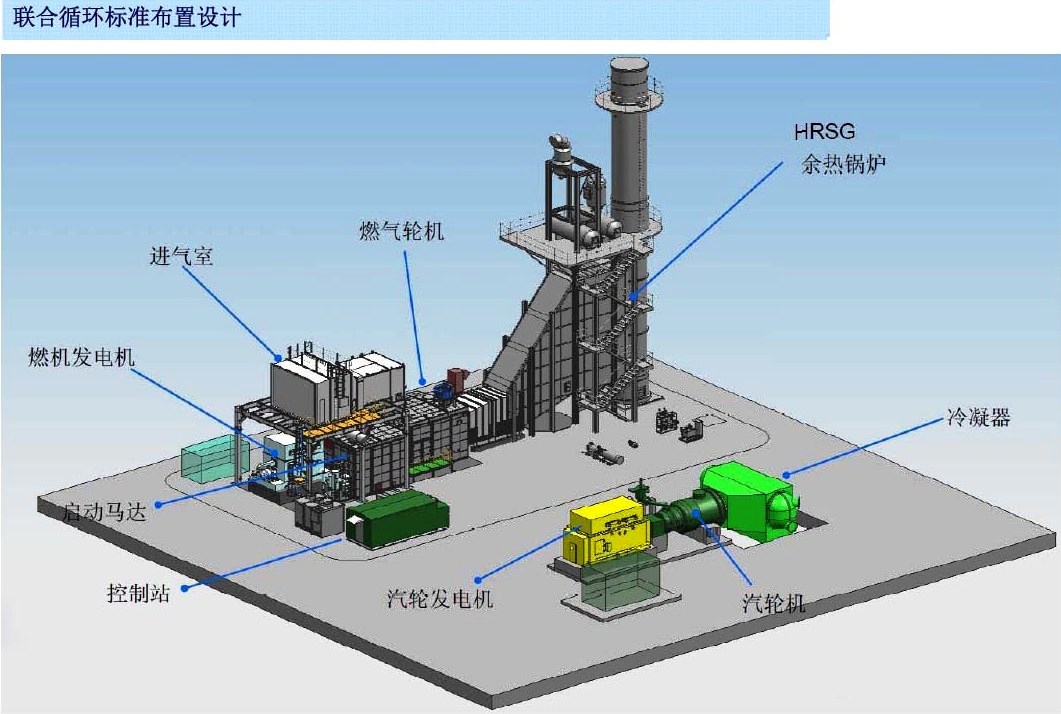

燃氣輪機聯合循環(combined-cycle gas turbine,CCGT),又稱燃氣—蒸汽聯合循環,是指將燃氣輪機和蒸汽輪機組合起來的一種發電方式,主要由燃氣輪機(壓氣機、燃燒室、透平、控制系統和輔助系統)、余熱鍋爐、蒸汽輪機三部分構成。常用的GTCC發電方式有余熱利用式和排氣再燃式兩種。

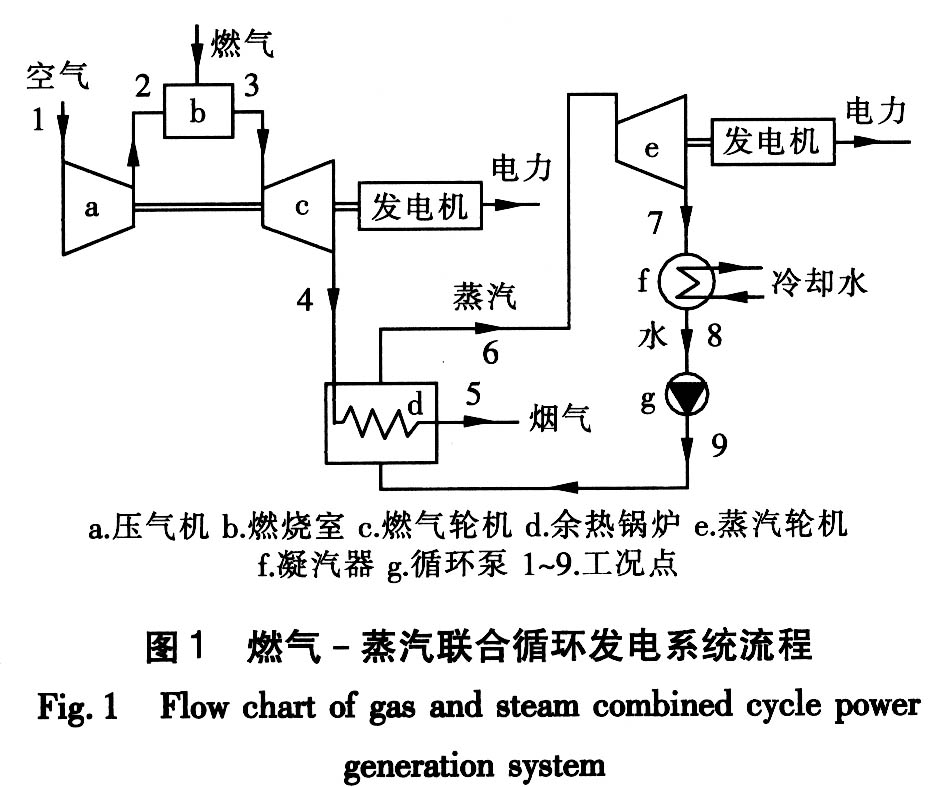

壓氣機吸入空氣壓縮后送入燃燒室內,使燃料(油或天然氣)燃燒產生高溫高壓燃氣,進入燃氣輪機膨脹做功發電,再將燃氣輪機排出的氣體引入鍋爐(余熱鍋爐),作為鍋爐的熱源,利用鍋爐產生的蒸汽進入蒸汽輪機再發電。這樣就形成了燃氣輪機和蒸汽輪機共同作為原動機的聯合循環發電系統。余熱利用式的系統簡單,燃氣輪機出力占總出力的比例大,蒸汽輪機不能單獨運行;排氣再燃式系統運行控制系統復雜,蒸汽輪機出力占總出力比例大,蒸汽輪機可單獨運行。
